膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器冷卻管，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命節能和改善勞動條件的理想設備。

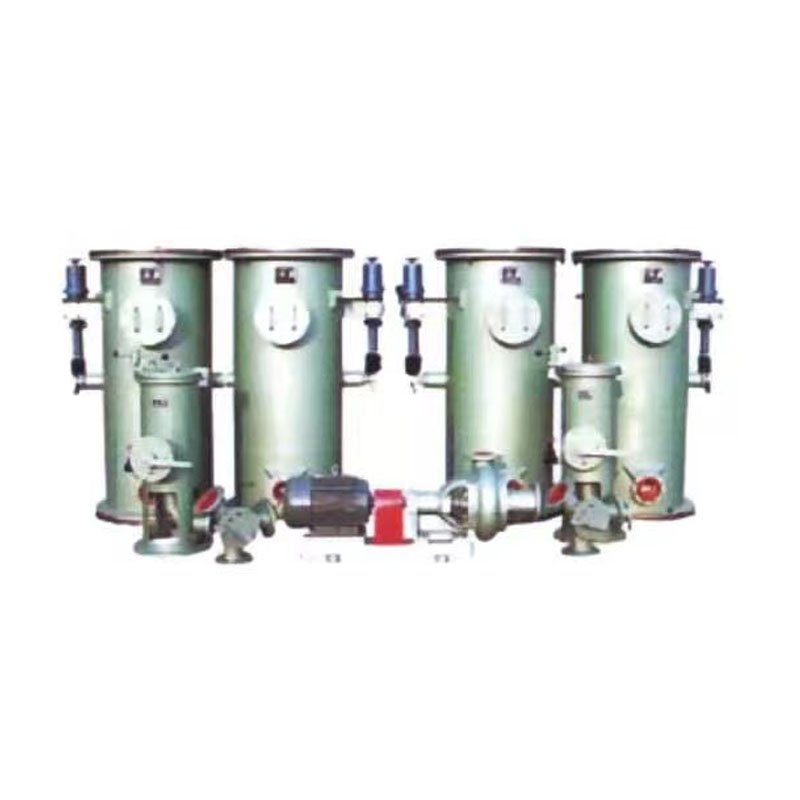

本裝置由收球網、二次濾網、裝球室、膠球輸送泵和電氣控制柜等部件組成。對大機組通常采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統即凝汽器兩側共用裝球室、膠球輸送泵各一臺，收球網、二次濾網、分匯器等每側各一臺。

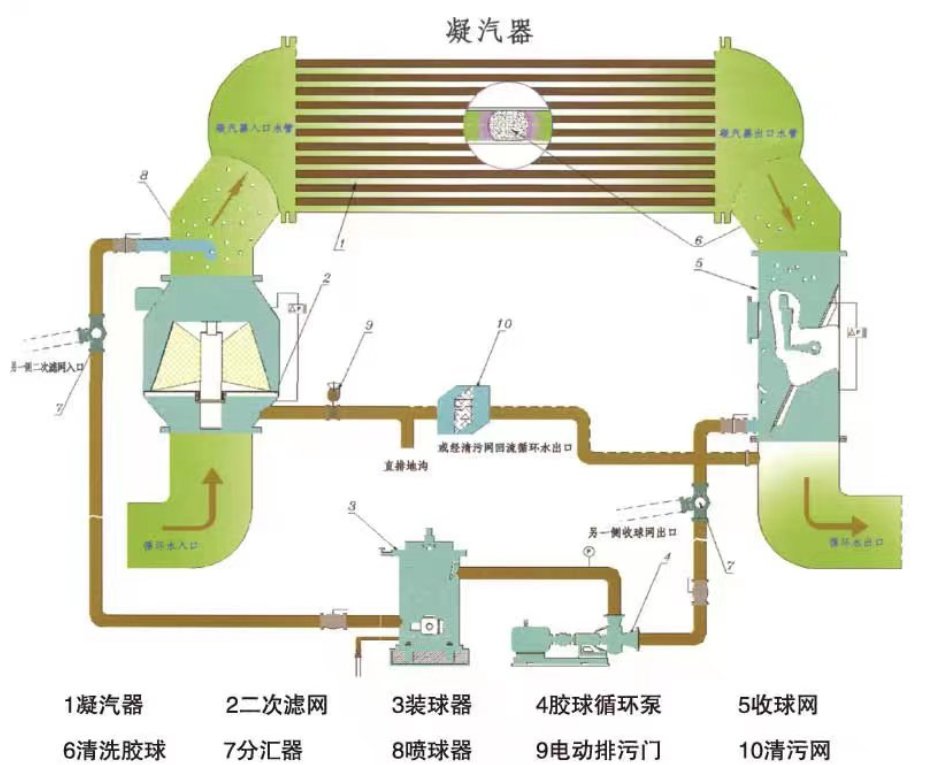

選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm),且濕態比重與水相近。將海綿膠球從裝 球室手孔處放入裝球室內，數量為凝汽器進水室冷卻管數的7%~13%。然后啟動膠球泵，打開系統中的控制閥門，在膠球 泵的作用下，膠球就在比循環水進口壓力略高一些的水流帶動下，送入循環水進水管，隨著循環水的流動，膠球進入凝汽 器水室。因膠球是一個多維微孔柔軟的彈性體，在循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行 一次擦洗，使管內壁污垢隨水流帶出膠球通過凝汽器管后與循環水一起進入收球網，在收球網板的阻擋下，把膠球分離出來，隨后被膠球輸送泵抽出，再進裝球室。如此循環，膠球連續自動擦洗凝汽器冷卻管內壁使之保持清潔。

膠球清洗裝置可根據用戶的需求和機組冷卻水的臟污程度按預定的程序進行自動清洗，這樣可以始終保持凝汽器冷卻 管內的清潔，使冷卻水管具有較高的換熱系數。所以安裝膠球清洗裝置不僅可以提高發電廠的經濟效益，而且也是實現發電廠安全、滿發、經濟運行的有效措施之一。

改型設計次數：用羅馬數字1,1,Ⅲ, ……。

公稱通徑:用阿拉伯?dāng)?shù)字表示。

特征：D-單板型；Q-強辦輸送型；F-分流型。

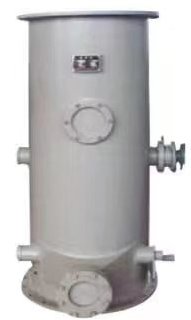

名稱：S-收球網(活動?xùn)鸥?。

1、 膠球泵

膠球循環泵是膠球自動清洗裝置中使膠球連續清洗、不斷循環的動力源。具有不損球、不堵塞、運行平穩、使用壽命長等特點。該泵為單吸臥式離心泵，采用進口密封滾動軸承，以潤滑脂潤滑，軸端密封為機械密封。采用后抽式設計，便于檢修。選用V型電機驅動，采用懸臂梁結構，插軸式或靠背輪聯接。該泵的通流部分可以采用不同性能不銹鋼制造，適用于以不同水質為冷卻水源的發電廠。根據不同的使用條件，選用參數規格不同的膠球泵。對于小型凝汽器和熱交換器系統應選用小流量泵，以減少熱水回流；對于膠球輸送管路長，阻力大的系統應選用揚程高的泵，確保膠球的正常循環。

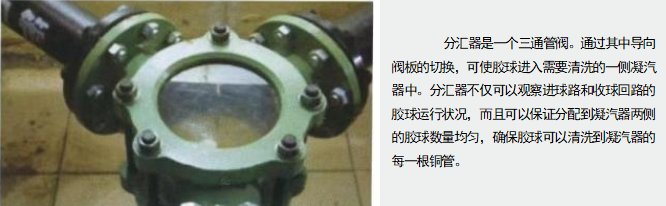

2、分匯器

3、 二次濾網

二次濾網是冷卻水二次過濾系統中的主更設備，通常安裝在盡量接近凝汽器進口的管段上，是冷卻水進入新經驗汽器 的最后一道過濾裝置。它排除了可能進入凝汽器堵塞冷卻管及收球網板的雜物，保證膠球清洗冷卻管的正常使用。

4、膠球

膠球是換熱管的直接作用物，合理地膠球密度可以使膠球均勻地分布在凝汽器水室上、中、下各個區域內，它的質量好壞，直接影響收球率和清洗效果。

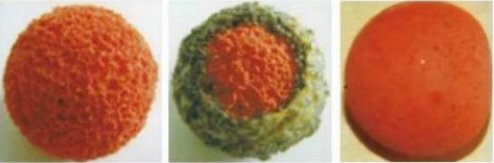

【標準剝皮膠球】

標準剝皮膠球特別適用于各種凝汽器銅管，也是各發電廠最常用的一種膠球。膠球由天然橡膠加發泡和特殊添加劑 制造而成。標準剝皮膠球可以用于各種膠球清洗設備和水質。

【光面膠球】

光面膠球表面光滑，可再剝皮磨打后制成標準剝皮膠球， 一些發電廠因管道結垢沉積比較硬才定購光面膠球， 一般用 于不銹鋼管。但對銅管使用的效果不佳。

【金剛砂膠球】

金剛砂膠球分為全金剛砂膠球和半金剛砂膠球兩種。金剛砂膠球適用于清除各種結垢沉積較多的管道，但對管子有傷害， 一般不長期使用，特別銅管更要慎用。要在專業人員的指導下使用。

【適用范圍】

適用水溫：最高至140℃    適用管材：銅管、不銹鋼管、鈦管膠球特性：軟、中軟、中硬、硬

五、 操作系統

操作控制柜是操作膠球清洗系統工作的操作器， 一般小機組配手動操作柜，大機組配自動程序操作柜，監控系統以 PLC為核心，由差壓測量系統、模擬操作盤，動力執行器件組成。具有手動、隨時自動清洗、定期自動清洗等功能。

六 、總 結

隨著國內各主要電廠單機容量的提高，即便是微小的效率提高也會給電廠帶來巨大的經濟效益，最初膠球自動清洗系 統的發明就是為了保持凝汽圈的清潔，從而保持機組的高效率，隨著各種水源的污染加劇，膠球自動清洗系統對于凝汽器 來說就更加重要，而只有長時間連續運行膠球自動清洗系統才能真正保持凝汽器的高清潔系數，因此，對系統自動化程度 的要求也不斷提高。我公司的設計、選材、控制和膠球充分考慮到各種因素的影響，能夠充分保證凝汽器的高效率。
